Les composants essentiels d'une défonceuse : La POF 1400 de Bosch.

Mis à jour : mars 12

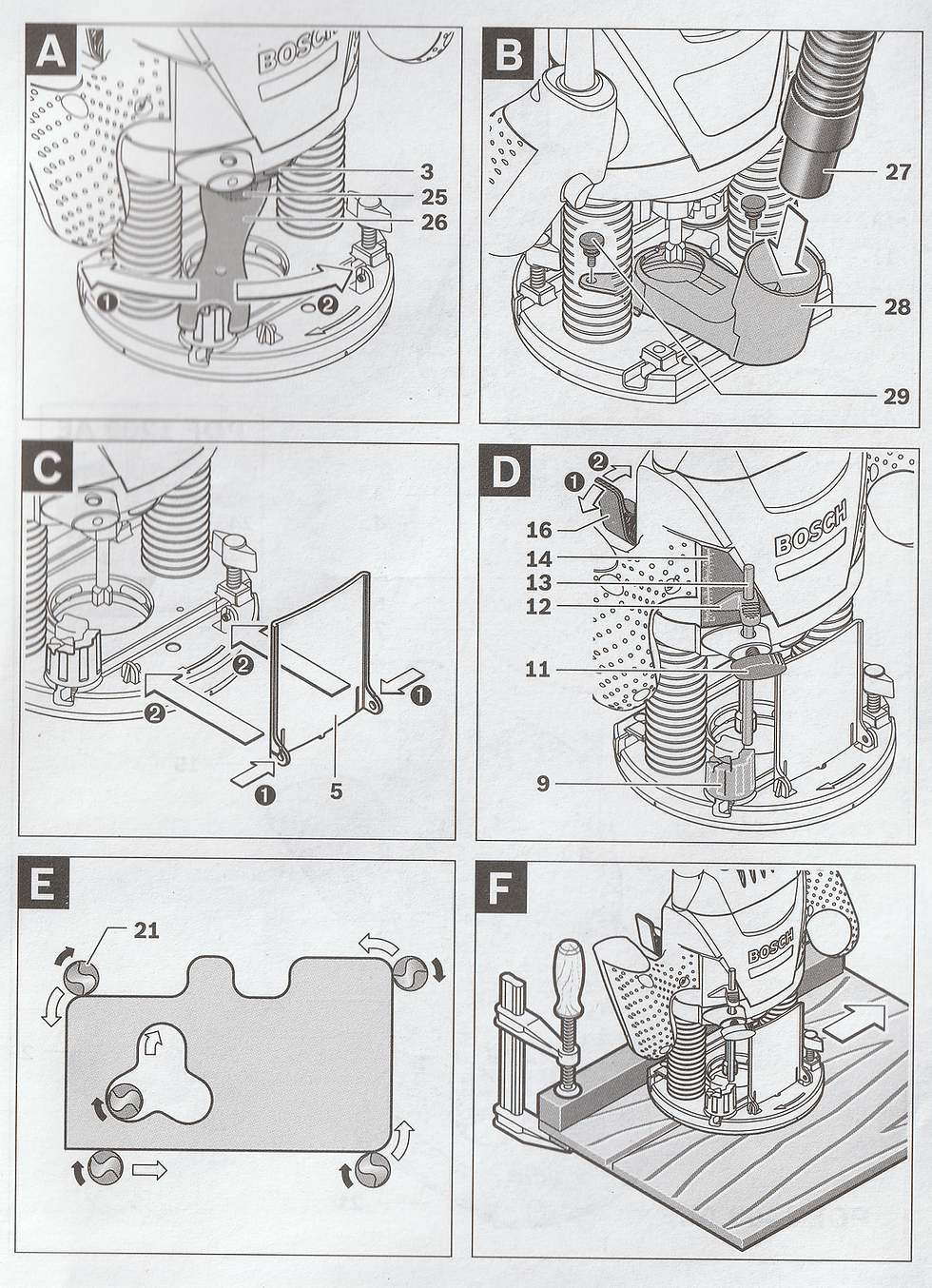

  1. bouton de déverrouillage de l'interrupteur Marche / Arrêt.

  2. Poignée de droite antidérapante.

  3. Dispositif de blocage de l'arbre.

  4. Vis papillons : serrage des tiges du guide parallèle (*2).

  5. Déflecteur de copeaux.

  6. Plaque de base.

  7. Semelle de la défonceuse.

  8. Fixation des barres de guidage du guide parallèle.

  9. Barillet de profondeur.

  10. Manchons de protection et colonnes de guidage.

  11. Vis de serrage tige profondeur.

  12. L'index mobile.

  13. Butée de profondeur.

  14. Échelle de graduation du réglage de la profondeur de fraisage.

  15. Poignée de gauche antidérapante.

  16. Levier de serrage pour le blocage de la profondeur de fraisage.

  17. Échelle de graduation du réglage précis de la profondeur de fraisage.

  18. Bouton de réglage précis de la profondeur de fraisage.

  19. Marquage pour l'ajustage du point zéro.

  20. Touche de déverrouillage pour bague à copier.

  21. Fraise.

  22. Interrupteur Marche/Arrêt.

  23. Molette de sélection de la vitesse de rotation.

  24. Vis Ajustage butée de niveau ( POF 1200 ).

  25. Écrou raccord avec pince de serrage.

  26. Clé plate de 19 mm.

  27. Tuyau d'aspiration ( Diamètre 35 mm ).

  28. Adaptateur Aspiration.

  29. Vis moletée Adaptateur Aspiration.

  30. Tiges du guide parallèle.

  31. Guide parallèle.

  32. Tige de centrage.

  33. Vis papillon de la tige de centrage.

  34. Butée pour coupe curviligne.

  35. Adaptateur pour compas de fraisage / pour barres de guidage.

  36. Poignée pour compas de fraisage.

  37. Vis papillon du réglage grossier du compas de fraisage.

  38. Vis papillon du réglage fin du compas de fraisage.

  39. Bouton de réglage précis du compas de fraisage.

  40. Vis de centrage.

  41. Rail de guidage.

  42. Plaque d'écartement

  43. Bague de copiage.
