Les fraises de ma défonceuse.


Sommaire.


I - Introduction.

Cet article est destiné aux débutants.


Il est recommandé, pour des raisons de sécurité, d’acheter des fraises de qualité. Personnellement, j’achète des fraises CMT chez Coum-Brest.


Une fraise CMT, c'est l'assurance d'acheter une fraise en carbure de première qualité.

Il est recommandé de conserver les boîtiers plastiques d’emballage des fraises CMT ou de vous fabriquer une boite pour éviter les chocs entre les fraises, pour éviter d’abîmer les tranchants.



Mes boites de fraises ( défonceuse ).
Mes boites de fraises ( défonceuse ).

II - Carbure ou HSS.


Vous voulez une fraise de qualité ? le choix le plus naturel, la fraise à plaquette de carbure.



Une fraise à plaquette de carbure.

  • Tous public.

  • qualité de coupe correcte.

  • polyvalente ( bois dur, bois tendre ).

  • longue durée de vie avant affutage.


Une fraise HSS.

  • Professionnels, fraise spécialisée.

  • belle qualité de coupe.

  • bois tendre uniquement.

  • faible durée de vie avant affutage.


III - Les pinces de serrage de la POF 1400.


Le choix de la fraise dépend de votre défonceuse.

La queue de la fraise est fixée par la défonceuse.


La POF 1400 possède deux pinces de serrages européennes :

  • Queue de 8mm.

  • Queue de 6 mm.


Personnellement, je possède de nombreuses queues de 8 mm et une seule fraise qui possède une queue de 6 mm.


La queue de 6 mm n'a d'intérêt que pour des petits diamètres de fraises.


Sachez qu'i existe pour des défonceuses puissantes des pinces de serrage de 12 mm destinées à des fraises de très gros diamètres.


La queue de 12 offre une meilleure stabilité, elle vibre moins.


IV - La fraise droite.


0 Plongeante ou non ?

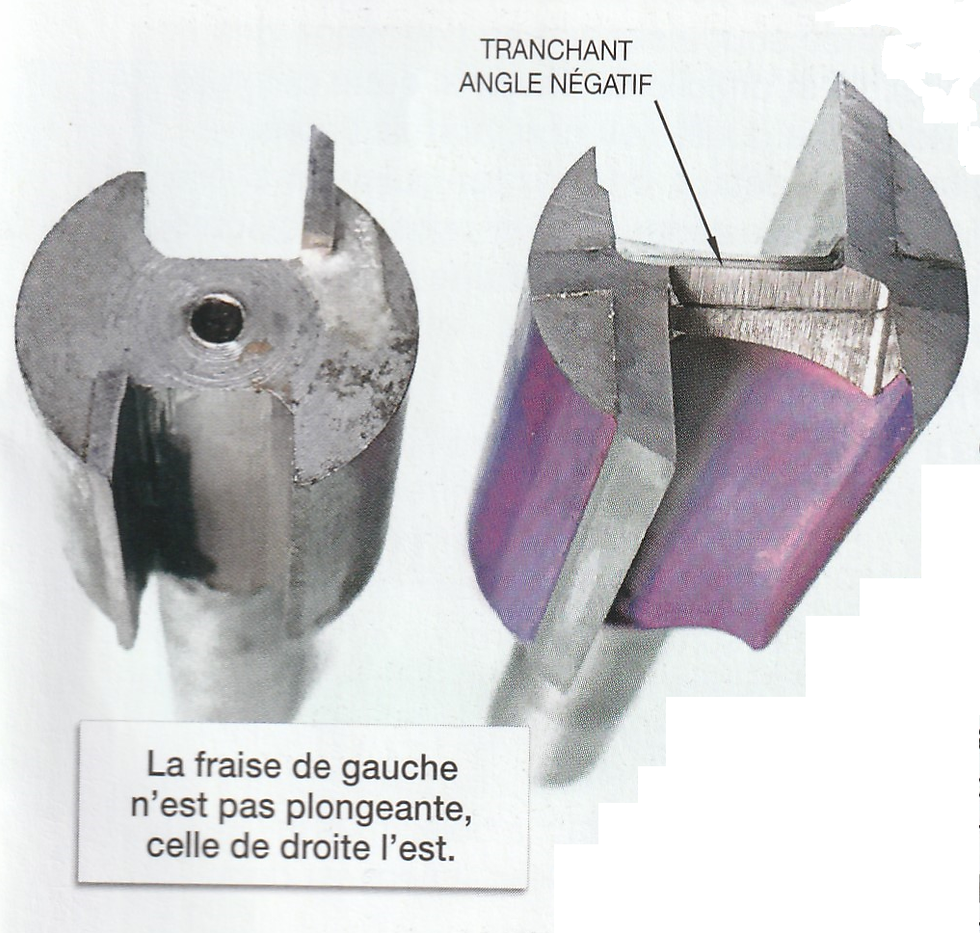

Regardez l'extrémité de la fraise : s'il existe au centre une surface sans tranchant, elle n'est pas plongeante.

Si les deux tranchants se raccordent et passent par le centre de la fraise, elle est plongeante.





1 La fraise droite non plongeante.

Les fraises pour ce type de coupe, ne sont affûtées que sur le pourtour extérieur.


Pour rainures et feuillures, elle produit une coupe rectangulaire. Elle ne peut pas plonger.


Une autre utilisation possible de ces fraises, utilisez une table d'usinage.


Dans la mesure du possible, évitez ce type de fraises


 Fig B - profil fraise droite.
Fig B - profil fraise droite.

Pour le débutant, je propose un article sur l'utilisation d'un tasseau pour usiner avec une fraise droite.


2 La fraise droite plongeante.

La fraise ici est affûtée sur l’extérieur, à son extrémité, et possède une coupe au centre permettant de plonger verticalement dans le bois.


Plus polyvalente que la fraise droite simple, puisqu'elle permet également une coupe à la verticale, comme un foret. Je pense que si vous débutez, il est préférable de choisir ces fraises droites plongeantes quand vous le pouvez. En effet, Qui peut le plus, peut le moins.

Le rainurage et le feuillurage sur des contreplaqués de 5 mm, 8 mm, 10 mm, 18 mm exige l'achat de fraises droites plongeantes de 6 mm, 9 mm, 11 mm, 19 mm.

Pour des fraises plongeantes, il est intéressant d'avoir une hauteur ( 20 mm ) permettant de transpercer un tasseau.


La fraise droite plongeante permet de faire :


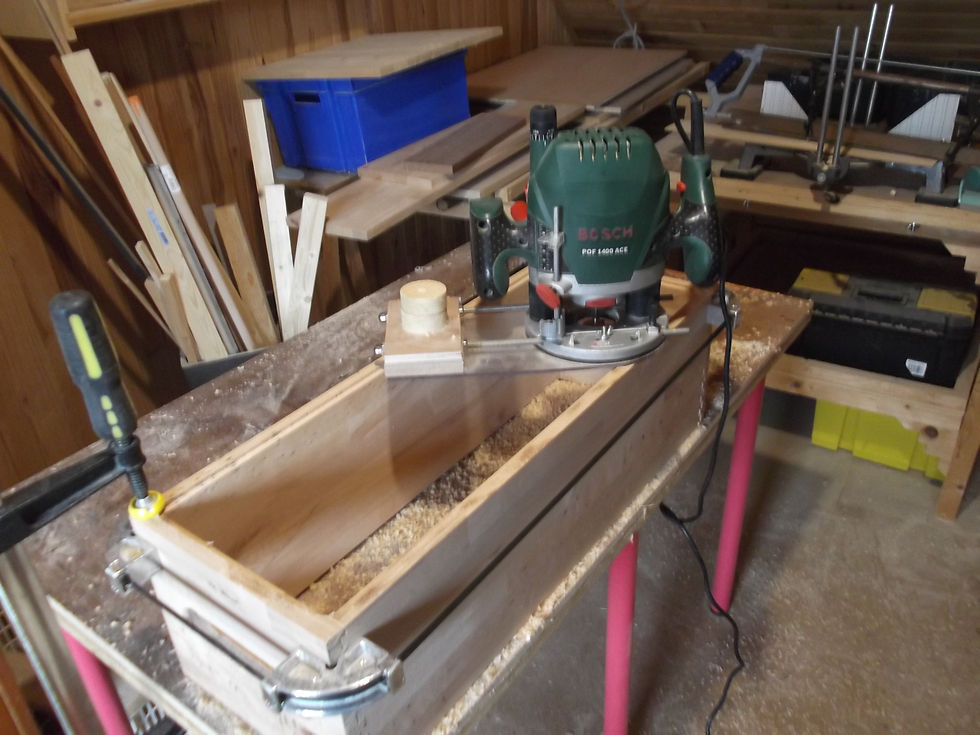

 Fig C - Une mortaise.
Fig C - Une mortaise.

5 - Fraises courtes, Fraises longues.


Lors de vos premiers achats, préférez les fraises longues aux fraises courtes. Qui peux le plus, peux le moins.


4 choix du diamètre de fraise droite.

Pour une feuillure destinée à un contreplaqué de 5 mm, ou d'une planche de sapin de 18 mm, destinée à une rainure, prévoir une fraise de 6 mm, ou une fraise de 19 mm pour l'usinage.



5 la solution de remplacement.

Pour les débutants qui n'ont pas beaucoup de moyens financiers. Vous ne pouvez pas forcement faire l'achat du diamètre souhaité pour le fraisage. La solution suivante vous permet quand même de travailler même si vous devez faire preuve de plus d'habilité.




6 Les fraises droites hélicoïdale.


intérêt : Fabrication en carbure massif. La forme spiralée de ces fraises offre un dégagement des copeaux nettement meilleur. Qualité usinage supérieure.


inconvénient : Pour une queue de 8, la fraise hélicoïdale  ( de 3 à 8 mm ) ne sera pas plus large que cette queue.


Utilisation : Fabrication de rainures, feuillures ou mortaise. Creusage, Incrustation. perçage en série. Tourillonnage ( fraise diamètre 8 mm ).


Dans la mesure du possible, utilisez une fraise à rainurer hélicoïdale pour la réalisation d'une rainure car sa forme spiralée offre une meilleure évacuation des copeaux. La rainure peut être plate ou arrondie selon la forme de la fraise.


7 - Les fraises à plaquettes réversibles.


Intérêt : L'outil est démontable, et remplaçable. Je peux retourner la lame pour repartir à zéro. Les plaquettes sont assez bon marché.

Inconvénient : Une précision un peu moindre que les fraises ci dessus. Prix de la fraise élevé.

Utilisation : Rainurage




V - Les fraises de chant - Les fraises à roulement.


Les fraises suivantes sont des fraises de chant ( coté d'une planche ) :

La particularité de ce type de fraise, elle sont équipée d'un roulement à billes.


VI - La fraise à copier - la fraise à affleurer ( fraise de chant ).

1 - Introduction.

Pour le fraisage traditionnel, je privilégie la fraise à copier, le montage bien visible est plus facile à appréhender.


Par contre, j'utilise la fraise à affleurer pour travailler en défonceuse sous table. En effet, dans ce cas, le roulement à bille sera au dessus de la table.


Autre cas, je ne possède qu'une fraise à affleurer :

  • Vous faite votre montage pour une fraise à copier avec un tasseau guide.

  • Vous retourner le montage.

  • Vous pouvez alors travailler avec votre fraise à affleurer.

Notez qu'il est possible d'utiliser une fraise droite avec une bague à copier pour faire le travail d'une fraise à copier.


2 - généralités.

Ces deux types de fraises sont équipées d'un roulement à billes pour pouvoir suivre un gabarit ( Fig C ) situé au dessus pour la fraise à copier ( Fig A ) et en dessous pour la fraise à affleurer ( fig B ).

Elles permettent de réaliser des coupes courbes, suivre un gabarit.


 Fig A - fraise à copier - roulement sur la queue.
Fig A - fraise à copier - roulement sur la queue.


 Fig B - fraise à affleurer - roulement en bout.
Fig B - fraise à affleurer - roulement en bout.


 Fig C - Copie d'un gabarit - Détourage.
Fig C - Copie d'un gabarit - Détourage.

3 - Principale utilisation - Détourage à la fraise à copier.

Cliquez ici.


4 - Affutage.


A chaque affutage, le diamètre de la fraise diminue de quelques centièmes de millimètres. Cela diminue la précision de l'usinage.

Pour éviter ce problème, je recommande d'utiliser des fraises à plaquettes réversibles. Au lieu d'affuter, vous changez la plaquette. La distance entre la plaquette et le roulement à billes reste constante.


Les fraises à copier à plaquettes réversibles sont deux fois plus chères que les fraises à copier CMT.

  • Fraise à copier CMT : 30 euros.

  • Fraise à plaquettes réversibles : 60 euros.


Les plaquettes, elles, sont assez bon marché.

 fraises à plaquettes réversibles
fraises à plaquettes réversibles

5 - Solution de remplacement.


  • Je ne possède pas une fraise à copier ou à affleurer.

  • Je possède une fraise de diamètre 8 et une queue de 8, longue de 30 mm.

  • Attention ! Ma fraise doit être assez longue pour utiliser une partie de la queue comme pilote. Si la fraise est trop courte, le serrage dans la pince de serrage peut être dangereux.

  • Je positionne une partie de la queue de la fraise contre le gabarit.

  • J'usine ma planche en m'appuyant sur le gabarit avec ma fraise de remplacement.

  • Il s'agit d'une solution qui ne remplace pas une vraie fraise à copier, le frottement contre le gabarit chauffe la fraise!


VII - La fraise à chanfrein et la quart de rond ( fraise de chant ).


Le roulement à bille suit le chant. L'augmentation de la profondeur de coupe entraînera une coupe plus large sur la pièce de travail. Le roulement à bille limitera le parcours de la fraise vers la pièce.


La coupe droite s'appelle fraise à chanfrein ( Fig. A ).

La coupe courbe s'appelle fraise quart de rond ( Fig. B ).


7.1 - Fraise à chanfrein.

Elles permettent de réaliser des coupes courbes, suivre un gabarit.

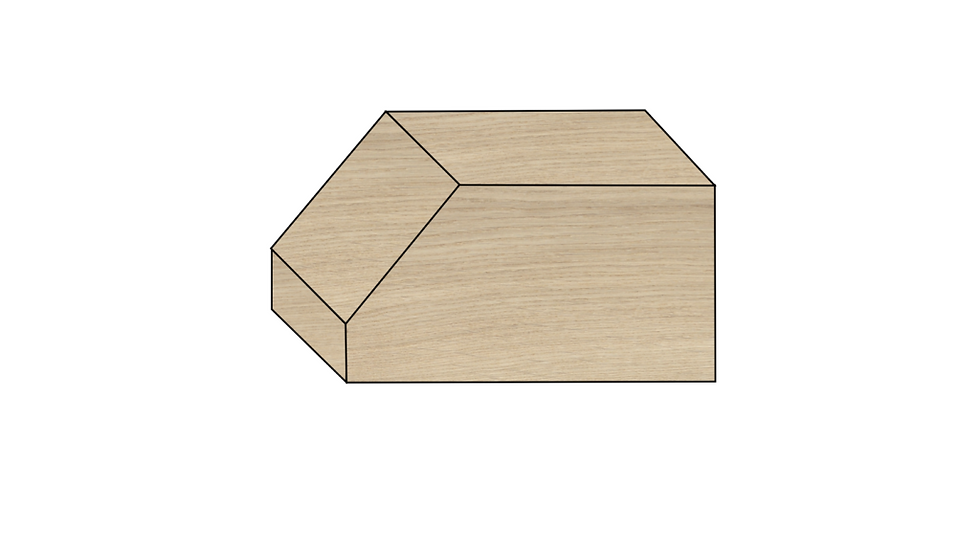

Fig A - fraise à chanfrein.
Fig A - fraise à chanfrein.

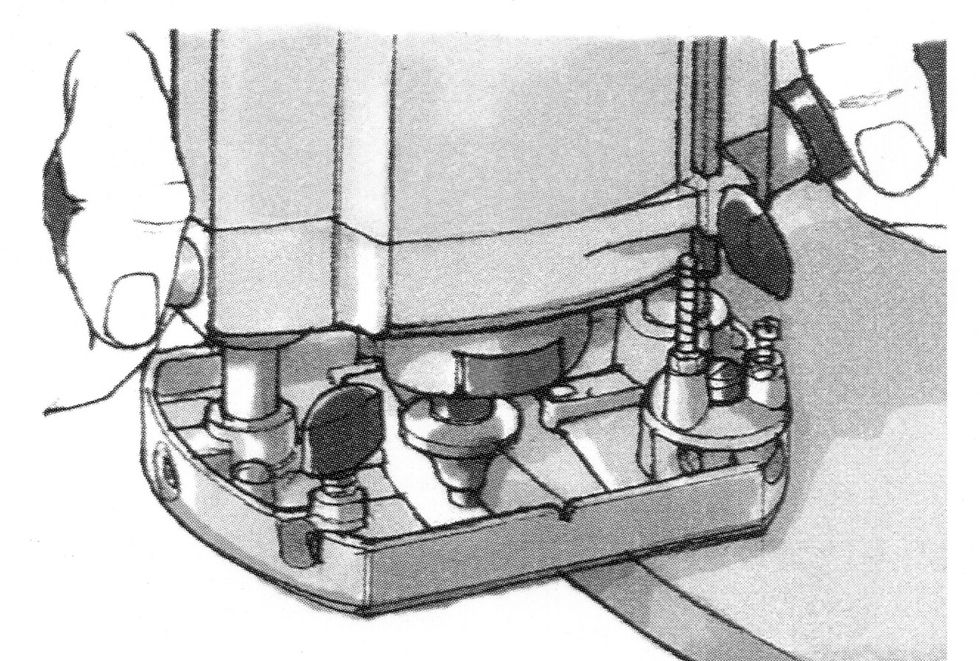

Usinage d'une fraise à chanfrein
Usinage d'une fraise à chanfrein

"Plus vous descendez la fraise, plus le chanfrein sera important. "


7.2 - Fraises quart de rond.


On l'appelle aussi fraise à arrondir.


D'après "les outils électroportatifs" de guido henn, il est utile d'avoir deux quarts de rond, car elles offres de nombreuses variantes de profil :

  • 1 Quart de rond Rayon 12,7 mm.

  • 1 Quart de rond Rayon 6.35 mm.

D'après "Les outils électroportatifs" de guido henn, il est utile de posséder une fraise à gorge de rayon R = 6.35 mm.


Elle permet, en plus de deux fraises quart de rond , R=6.35 et R=12.7 mm, d'obtenir un nombre important de variantes de profil.


 Fig B - Fraise quart de rond.
Fig B - Fraise quart de rond.

Il est parfois utile de posséder 2 fraises quart de rond, utilisée en fonction de l'épaisseur de la planche usinée.


Une planche fine ne permet pas au roulement à bille de s'appuyer dessus d'où l'intérêt de posséder une grande et une petite fraise quart de rond.

  • Quart de rond Rayon 6.35 mm

  • Quart de rond Rayon 12,7 mm.

Vous ne possédez pas d'une petite quart de rond : Pas de panique ! Placez un gabarit de 20 mm d'épaisseur sous votre planche à usiner sur laquelle viendra s'appuyer le roulement à bille.

Voyez ci dessous la présentation de cette technique ( quart de rond avec plat - Numéro 3 ).


Autre usage, je souhaite usiner les bords d'une grande rainure, la fraise la plus grande ne pouvant être utilisée, on utilise la plus petite.


L'usage de la fraise quart de rond nécessite un martyr, pour régler la profondeur, donc le profil que l'on veut obtenir.

  • Si le réglage de la hauteur est trop bas, vous obtenez un petit carré au dessus de la moulure ( voir schéma ci dessous "Quart de rond avec plat" - Numéro 1 ).

  • Le réglage de la profondeur permet d'obtenir un petit quart de rond, ou un grand quart de rond.


réaliser un quart de rond
Fraise Quart de rond - Réglage.
Fraise Quart de rond - Réglage.

Voici 2 variantes de profil pour une même Quart de rond :

1 - Quart de rond parfait.

2 - Quart de rond avec plat.

3 - quart de rond avec plat.


Une autre utilisation possible de ces fraises, utilisez une table d'usinage.



VIII - La fraise à feuillure.


On achète une fraise à feuillure avec quelques roulements à billes ( 65 euros ).


usinage d'une feuillure avec une fraise à feuillure.
usinage d'une feuillure avec une fraise à feuillure.

La fraise à feuillure - avantage :

  • Sécurité.

  • Facilité d'utilisation.

  • Rapidité de mise en œuvre.

La fraise à feuillure - inconvénient :

  • On ne choisit pas la largeur de la feuillure, c'est le roulement qui détermine quelle feuillure tu peux produire. Par contre, on choisit la profondeur, pour réaliser une boite avec un plafond de 8 mm en contreplaqué.

A condition d'adapter votre projet, je réalise des feuillures de 8 mm de profondeur et 5 mm de coté. C'est très facile à mettre à œuvre.



fraise à feuillure.
fraise à feuillure.

Feuillure roulement 1 H = 3.2 mm

Feuillure roulement 2 H = 6.35 mm

Feuillure roulement 3 H = 8 mm

Feuillure roulement 4 H =9.5 mm

Feuillure roulement 5 H = 11.1 mm

Feuillure roulement 6 H = 12.7 mm



Feuillure.
Feuillure.

Deux possibilités pour les feuillures de 18 mm :

  • Raboter vos planches de 18 mm d'épaisseur jusqu'à 12.7 mm.

  • Utiliser la feuillure anglaise avec une feuillure de 9,5 mm et une feuillure de 8 mm.


IX - Conclusion.


Une série d'article remplace ce post :


Achetez des fraises de qualité ( 20 à 30 euros ),

  • N'achetez pas de boites avec plusieurs fraises à prix réduit ( mauvaise qualité ),

  • Achetez une fraise quand vous en avez besoin.

  • Les indispensables :

    • Nombreuses Fraises Droites longues et plongeantes ( 2 en 2, "3,5,7" ou "4,6,8" ), Achat d'opportunité, j'ai besoin d'une fraise de 6, j'achète...

    • 1 Fraise à copier,

    • 2 Fraises Quart de rond.




Article 35 - @AutourDuBois - 2017
