Double guide parallèle pour défonceuse : fabrication et utilisation.
- 29 oct. 2019
- 4 min de lecture
Dernière mise à jour : 16 juil.
Sommaire
Le double guide parallèle de guido henn.
Introduction.
Mon inspiration : Le projet de guido henn.
Fabrication du gabarit pour la Bosch POF 1400..
Un scotch pour déterminer le début et la fin de la longueur de la mortaise.
Deux cales pour marquer le début et la fin de la mortaise.
Une cale pour marquer la fin de la mortaise.
I - Le double guide parallèle de guido henn.
I - 1 - Introduction.
L'objectif stratégique est de réaliser un piétement avec tenons-mortaises.
L'objectif opérationnel est de réaliser une mortaise ovale de 18 mm sur un carrelet de 48 * 48 mm.
Il est possible d'ajouter un ski à votre guide parallèle. Perso, je préfère suivre l'exemple de guido henn avec son double guide parallèle bien documenté dans son livre.
Il est également possible d'utiliser une mortaiseuse comme à Kérourien.
I - 2 - Mon inspiration : Le projet de guido henn.
I - 3 - Fabrication du gabarit pour la Bosch POF 1400.
Temps de réalisation : 3 H 00
La défonceuse POF 1400 Bosch : Les axes du guide parallèle sont de 8 mm.
Pour les tasseaux constituant le double guide: je travaille avec 4 carrelets de 48 mm * 48 mm, de 27,5 cm.
La partie en contreplaqué : elle est constituée de 2 planches de 5 mm d'épaisseur, et de 18 cm * 27,5 cm.
La quincaillerie :
des écrous de 8 mm ( 4 pièces) ,
des écrous papillons de 8 mm ( 4 pièces ),
La Défonceuse:
Vis papillons : serrage des tiges du guide parallèle (*2). Centrage de la défonceuse.
Sur la table de travail: je fixe un plexiglas pour améliorer le "glisser".
II - Une évolution - Les semelles supplémentaires
Si le tasseau sur lequel vous voulez faire la rainure est trop épais,
Vous vissez une semelle ( 2 tasseaux de 20 mm d'épaisseur * 48 mm de large par exemple ) sur les skis ( 2 carrelets de 48 mm * 48 mm ).
Il s'agit de semelles interchangeables, à chaque projet, sa semelle adaptée.
III - Une évolution - Réduire la longueur du double guide.
Dans ma première utilisation,
Pour les tasseaux constituant le double guide: 27,5 cm.
La partie en contreplaqué : 27,5 cm.
Pour travailler sur des tasseaux courts, je recommande de diminuer cette longueur autant que possible.
la limite : la distance entre les tiges du guide parallèle.

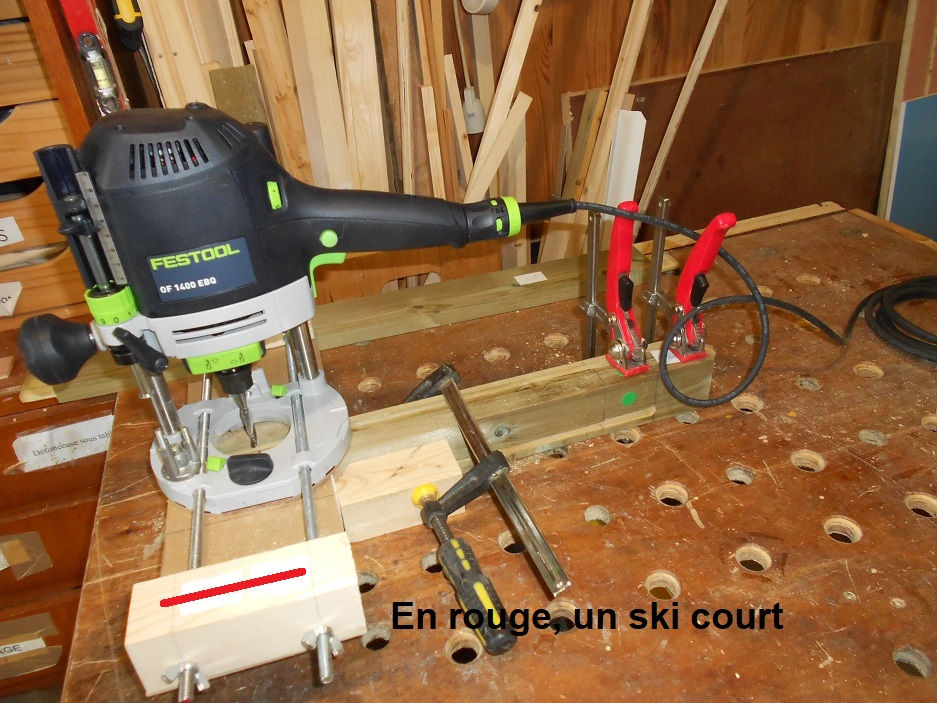

J'ai réduit la dimension des skies à la distance inter-tiges + 2 cm. Ça marche très bien pour les tasseaux courts et longs.
IV - Préparation du matériel avant l'usinage.
1 - Visser le plexiglas sur la table. [Optionnel]
2 - Découper et Assemblez les skis, personnalisés pour le projet.
3 - Montez la fraise qui va bien pour ce projet.
4 - Assemblez les axes avec les deux guides.
5 - Lubrifier les éléments avec de la paraffine. [Optionnel]
6 - Centrez la fraise sur le carrelet. L'axe de la défonceuse est visible sur la POF 1400. Utilisez les vis papillons de la défonceuse pour serrer la défonceuse.
7 - Mettre en place une cale pour le début et la fin de la mortaise [Optionnel].
Une fois la préparation terminée, vous travaillez en sécurité et avec précision pour vos quatre pieds.
V - Usinage.
La hauteur perdue par le montage est de 5 mm. Prévoir une fraise droite de 18 mm assez grande pour faire la mortaise.
L'utilisation de carrelets, de 48 mm de coté, permet de glisser sur la table.
Si vous travaillez sur un carrelet de taille différente, vous devez changer les skis.
Vous commencez par trois perçage avec votre défonceuse à la profondeur voulue.
Ensuite, vous irez de gauche à droite pour nettoyer la mortaise.
VI - Réglage de la longueur.
VI- 1 Un scotch pour déterminer le début et la fin de la longueur de la mortaise.
Le montage est stable, il produit une mortaise bien droite suivant l'axe X. Maintenant, il faut assurer le démarrage et la fin de la mortaise. A l’œil, c'est difficile.
On utilise donc un scotch de peintre extérieur. On positionne la fraise au début, on note le début, on positionne la fraise en fin de parcours, on note la position sur le scotch. Désormais l'axe Y est assuré.
On utilise des cales en contreplaqué, vissés sur la table. On utilise des cales (1 mm ou 2 mm ) pour ajuster la position de départ et d'arrivée du ski.
VI - 2 - Deux cales pour marquer le début et la fin de la mortaise.
Une variante consiste à utiliser deux cales en bois pour marquer le début et la fin de la course.
Un serre-joint et une cale bloque l'avance.
Un tasseau bloque le fraisage sur le coté opposé.
VI - 3 - Une cale pour marquer la fin de la mortaise.
Ma défonceuse festool avec son double guide à taille modérée.
Le serre joint jaune et sa cale bloque l'usinage à la longueur souhaitée.
Bloquer le départ n'est pas forcement nécessaire. Bloquer la fin est très utile.
VII - Le tenon.
Le tenon peut être réalisé :
Avec une scie à dos Irwin,
Avec une scie à ruban bien réglée.
Avec une défonceuse sous table.
Avec une scie sous table et un gabarit👍👍👍
Avec une scie à onglet et le réglage de profondeur.👍👍👍
Avec une toupie.
VIII - Conclusion.
Ce montage offre un travail en toute sécurité, bien stable, pour réaliser une mortaise ovale.
Notez que ce montage permet de réaliser également une rainure sur tout le chant d'une planche.
Article 137 - 2019
