La fraiseuse à Lamelles.
- larvor yann
- 14 mai 2018
- 4 min de lecture
Dernière mise à jour : 2 juil.
Sommaire.
Mon choix : Une lamelleuse triton.
La lamelleuse : Principe.
La tourelle à butée Triton.
Réglage de la profondeur de coupe.
Réglage de la longueur de coupe.
La lamelle : Définition.
La lamelleuse : Usages.
La solution économique - Le double guide parallèle.
Conclusion.

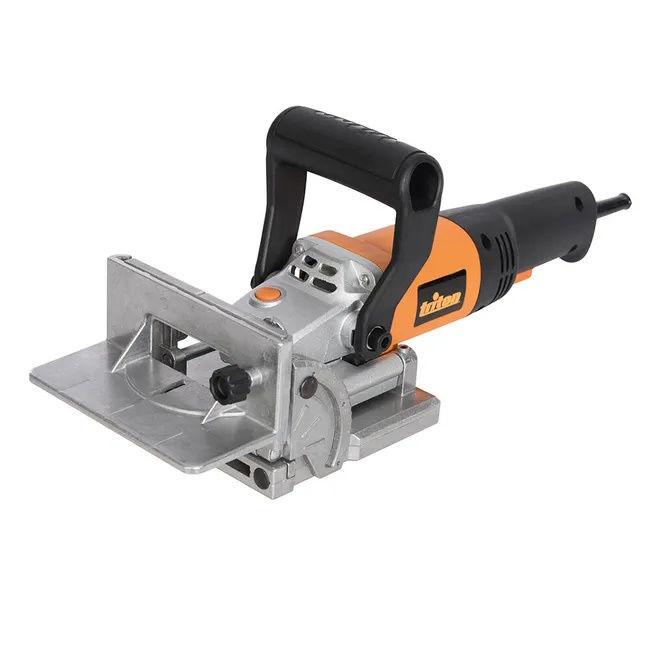

I - Mon choix : Une lamelleuse triton.
J'ai choisi cette machine, chez Leroy Merlin internet, pour son prix raisonnable.
Prix : 160 euros.
Compatible : lamelles n° 0, n° 10, n° 20 et S6
Puissance : 760 W.
Profondeur de découpe ( en mm) : 40 mm.
Guide réglable avec inclinaison de l'angle de 0 à 90°.
Fournie avec :
une sacoche.
un lot de lamelles ( N°20, N°10,N°0)
Je me suis également offert :
Lot de 50 chevilles type lamello n°20 WOLFCRAFT.
Lot de 300 chevilles type lamello N°0 WOLFCRAFT.
II - La lamelleuse : Principe.
Une lamelleuse est une machine qui creuse une fente dans laquelle on vient coller des lamelles,
Une lamelleuse est un système de fixation simple et rapide.
La butée réglable permet de fraiser des rainures correspondant exactement aux dimensions des lamelles.
Le réglage du guide adapte la rainure à l'épaisseur du bois
III - Nomenclature d'une lamelleuse.
Poignée auxiliaire.
Indicateur du centre de la semelle.
Indicateur de la profondeur.
Tourelle à butée.
Butée de profondeur ( vis hexagonal ).
Ecrou bloquant de la butée de profondeur ( ne pas desserrer ).
Tubulure d'extraction de la poussière.
Gâchette marche-arrêt.
Poignée principale.
Vis Allen - Fixation poignée auxiliaire ( * 2 ).
Echelle d'angle.
Echelle de la hauteur du guide.
Molette de verrouillage du guide
Guide
IV - La tourelle à butée Triton.
Attention ! sur le barillet, Ne pas confondre D et 0 !
V - Réglage de la profondeur de coupe.
A - Sélectionner la position "20" en faisant tourner la tourelle à butée ( 11 ) jusqu'à que "20" soit indiqué par l'indicateur de la profondeur ( 10 ).
B - Poussée vers l'avant la poignée auxiliaire ( 1 ) jusqu'à ce que la butée de profondeur ( 13 ) vienne en contact avec la tourelle.
C - Mesurer la longueur de la lame exposée qui ressort de l'emplacement de la lame ( 28 ). La distance doit être de 12.5 mm.
D - Vous pouvez régler la profondeur de coupe à l'aide de la butée de profondeur ( 13 ). Une fois régler, bloquer l'écrou bloquant de la butée de profondeur ( 14 ).
VI - Réglage de la hauteur de coupe.
La hauteur de coupe avec le guide installé ( 30 ) peut être régler de 0 à 40 mm.
Relâchez la molette de verrouillage du guide ( 29 ).
Utiliser l'échelle de hauteur du guide pour positionner le guide fournis dans la boite.
Positionner le guide à la hauteur requise en utilisant l'échelle de hauteur du guide ( 27 )
Resserrez la molette de verrouillage du guide ( 29 ).
VII - Réglage de la longueur de coupe.
Prévoir un tasseau d'au moins 6 cm de largeur avec les lamelles les plus petites ( numéro 0 ).
VIII - La lamelle : Définition.
Une lamelle ( ou biscuit ) est un élément en bois comprimé fin et de forme ovale qui se comporte comme le faux tenon d'un assemblage à tenon et mortaise.
La lamelle est utile pour des panneaux, pour des tasseaux de plus de 50 mm de coté.
Les différentes lamelles : lamelles n° 0, n° 10, n° 20 et S6.
Ces lamelles font toutes 4 mm d’épaisseur.
N°0, de 47 x 15 mm, pour des panneaux compris entre 8 et 12 mm d'épaisseur.
N°10, de 53 x 19 mm, pour 12 à 15 mm.
N°20, de 56 x 23 mm, pour plus de 15 mm.
N°S6, de 85 x 30 mm pour plus de 20 mm.
IX - La lamelleuse : Usages.
Comme le projet réalisé à la caisse à clous, la fraiseuse à lamelle permet l'assemblage en L, et en T, ou en Plat joint. Elle est une alternative efficace aux tourillons.
Les lamelles - utilisation :
Renforcement d'un collage.
Positionnement de 2 planches en vue d'un collage : Guide de collage.
La fraiseuse à lamelle est surtout utile pour réaliser des plat-joints.
X - La solution économique - La fraise à rainurer.
Adaptée à l'usinage d'une rainure ou d'une feuillure sur chant.
Si vous voulez usiner un chant ( bord d'une planche ) pour réaliser une rainure avec une fraise droite, vous n'aurez pas beaucoup d'équilibre, la défonceuse risque d'être instable.
Par contre, si vous voulez usiner le chant avec une fraise à rainure, la planche est posée à plat, et vous avez un bon équilibre de votre défonceuse.
XI - La solution économique - Le double guide parallèle.
Le double guide parallèle permet d'usiner une rainure fine ( fraise étroite ) comme la lamelleuse.
XII - Conclusion.
Le domaine d'utilisation de la lamelleuse, simple et efficace, est le panneau.
A condition d'avoir un gros budget, la fraiseuse Domino Festool est plus polyvalente ( tasseaux )
Si votre budget est très réduit, préférez les tourillons, le gabarit joint génie, sachant que l'utilisation reste assez difficile.
