Les outils de mesure.

Sommaire.

I - Introduction.


Le pied à coulisse, le réglet, sont des outils manuels indispensables.




Dans l'article suivant, vous trouverez une aide précieuse.


II - Le pied à coulisse.


Nomenclature Pied à coulisse.
Nomenclature Pied à coulisse.

On distingue deux types de pieds à coulisses :

1 - Le plus simple, permet de mesurer une épaisseur d'une planche, un diamètre de fraise ou un diamètre de mèche.

Il permet également une mesure intérieure d'un cylindre grâce aux becs pour prise intérieure.


Photo - Pied à coulisse
Photo - Pied à coulisse

2 - Le plus complexe permet de mesurer une épaisseur, un diamètre mais également une profondeur de fraisage, de perçage. C'est celui ci qu'il est préférable d'acheter.



Photo - Pied à coulisse
Photo - Pied à coulisse

La mâchoire permet de mesurer une épaisseur.

La pointe en bout, nommé jauge de profondeur permet de mesurer la profondeur d'un trou.


Pour mesurer une profondeur de rainure, si vous ne posséder qu'un pied à coulisse simple, sans mesure de la profondeur , il est alors possible d'utiliser une équerre à combinaison.


Le pied à coulisse est un moyen de mesure indispensable qui offre un résultat de la mesure juste.


Le pied à coulisse traditionnel demande un certain savoir faire. Pour les débutants, préférez un pied à coulisse numérique.


Pour remplacer un pied à coulisse et vérifier si deux épaisseurs sont identiques, le compas d'épaisseur.


compas épaisseur
compas épaisseur


III - Le Réglet métallique.


J'en possède 3 :

- un réglet d'un mètre pour les grandes longueurs.

- un réglet de 50 cm. plus facile à utiliser pour les petites distances.

- un réglet de 10 cm, pour les endroits exigus.



Photo Réglet
Photo Réglet


IV - La Jauge de profondeur numérique.


On peut l'appeler : Réglet à coulisse de menuisier.


Pour déterminer la profondeur d'une rainure, d'une feuillure, on peux utiliser une jauge de profondeur.


Jauge de profondeur numérique.
Jauge de profondeur numérique.

1 - Gauche : Table d'usinage : Profondeur de la rainure.

2 - Centre : Table d'usinage : Distance de la fraise au bord de la planche.

3 - Droite : Scie sous table : Hauteur de la lame.

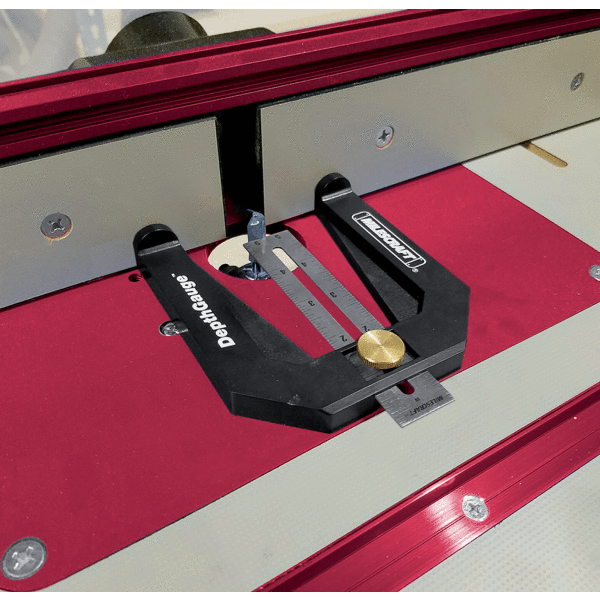

"Elle permet de mesurer la hauteur de la fraise au dessus de la table d'usinage, par conséquent, on peux en déduire la profondeur de la rainure (1).

On peut également mesurer la hauteur d'une scie circulaire sous table ( 3 )."


V - L'équerre à combinaison.


"Elle permet de mesurer la hauteur de la fraise au dessus de la table d'usinage, par conséquent, on peux en déduire la profondeur de la rainure.

On peut également mesurer la hauteur d'une scie circulaire sous table."







Objectif : Usinez une rainure de 3 mm à l'aide de la table d'usinage.

  • Réglez l'équerre à combinaison à 3 mm de profondeur.

  • Appuyez 1 sur la table d'usinage.

  • Appuyez 2 sur la fraise.

  • Vérifier le niveau à bulle.

  • Changez la profondeur de la défonceuse jusqu'à obtenir le niveau à bulle centré.

VI Le niveau à bulle.

  • Pour s'assurer de l'horizontalité d'un tasseau.

  • Pour mesurer la planéité d'une planche.

Le tasseau vert doit être horizontal pour un maximum de stabilité.


Niveau à bulle.
Niveau à bulle.

Je possède deux niveaux à bulles, un long et un court.


Pendant le corroyage d'une planche à l'aide d'un rabot, j'utilise le niveau à bulle long pour détecter les défauts, pour mesurer les 6 planéités.

  • Mesures le long de la planche ( rouge 1 et 2 ).

  • Mesures perpendiculairement à la planche ( vert 3 et 4 ).

  • Mesures en diagonale ( bleu 5 et 6 ).

les 6 planéités.
les 6 planéités.

mesures
.pdf
Télécharger PDF • 222KB
