La pose de charnière universelle.

sommaire.

1. Introduction.

2. Choix de la charnière.

3. Usinage des emplacements de charnière sur la porte.

4. Vissage de la charnière sur la porte.

5. Alignement du couvercle et de la boite.

6. Conclusion.

I - Introduction.

La charnière universelle

II - Choix de la charnière.

L'idéal, c'est deux charnières de 18 mm de large. Pour cela, je choisis deux charnières laiton de 60 mm de long.

Mesurez l'épaisseur, dans mon cas 5 mm. Il faudra creuser de 2,5 mm le couvercle et la boite.

III - Usinage des emplacements de charnière sur la porte.

J'utilise :

• une équerre à combinaison.

• un ciseau à bois.

• une scie à métaux.

• une râpe à bois ( un bord finition, un bord dégrossissage ).

J'utilise :

• L'équerre à combinaison permet de s'assurer que les 2 charnières seront équidistante du bord ( 5 cm du bord ).

• Le ciseau à bois permet de tracer avec précision le bord de la charnière à 5 cm du bord.

• la scie à métaux pour strier l'emplacement de la charnière

• La râpe pour creuser à 2,5 mm de profondeur. La plaque de laiton doit se noyer dans le bois.

IV - Vissage de la charnière sur la porte.

• Percez à l'aide de mèches à centrer.

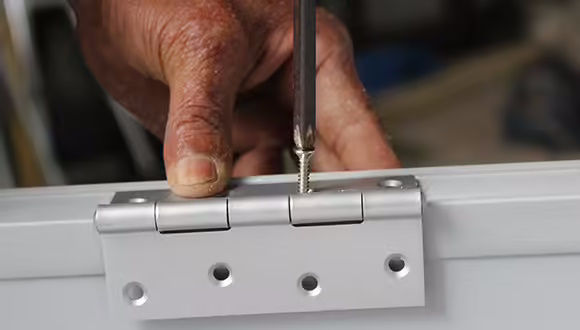

• visser avec une visseuse.

V - Alignement du couvercle et de la boite.

• positionner le couvercle sur la boite. Faite attention au parallélisme des bords.

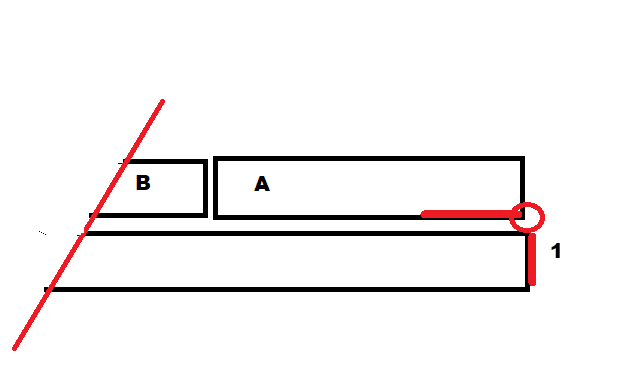

La charnière universelle

Porte A

• Tracer le contour de la charnière universelle 1

• Usiner l'emplacement de charnière 1.

• Visser la charnière 1.

Porte B

• Recommencer.

VI - Conclusion.

A l'aide de cette méthode, vous devez réussir la pose de charnière pour

• Fabriquer une boite.

• Réaliser une porte de placard.




---

Article 198 - @AutourDuBois - 2022
