La pose de charnière.

sommaire.

  1. Introduction.

  2. Choix de la charnière.

  3. Alignement du couvercle et de la boite.

  4. Usinage des emplacements de charnière.

  5. Vissage de la charnière.

  6. Conclusion.

I - Introduction.


La pose de charnière est un exercice de mathématique. Mon but, la fabrication d'une boite en pin 18 mm.


Cet article s'intéresse au parallélisme par rapport au bord. Il existe aussi une technique pour assurer le recouvrement parfait de la partie avant ( bas et haut ).


II - Choix de la charnière.


L'idéal, c'est deux charnières de 18 mm de large. Pour cela, je choisis deux charnières laiton de 60 mm de long.


Attention ! La partie avant du haut et la partie avant du bas doivent se superposer. pour cela la cale à bois doit être à la bonne épaisseur.

L'idéal, la charnière en laiton doit recouvrir très précisément le bord en bois.


Mesurez l'épaisseur, dans mon cas 5 mm. Il faudra creuser de 2,5 mm le couvercle et la boite.


III - Alignement du couvercle et de la boite.


J'utilise :

  • une cale de 5 mm.

  • un ou deux serre-joints.


Utilisez le serre joint pour serrer les pièces en assurant le parallélisme.


Je choisis de poser les charnières à 5 cm du bord.


Tracez, en utilisant les charnière de 60 mm de long, l'emplacement futur des charnières.



IV - Usinage des emplacements de charnière.


J'utilise :

  • une équerre à combinaison.

  • un ciseau à bois.

  • une scie à métaux.

  • une râpe à bois ( un bord finition, un bord dégrossissage ).

J'utilise :

  • L'équerre à combinaison permet de s'assurer que les 2 charnières seront équidistante du bord ( 5 cm du bord ).

  • Le ciseau à bois permet de tracer avec précision le bord de la charnière à 5 cm du bord.

  • la scie à métaux pour strier l'emplacement de la charnière

  • La râpe pour creuser à 2,5 mm de profondeur. La plaque de laiton doit se noyer dans le bois.

V - Vissage de la charnière.

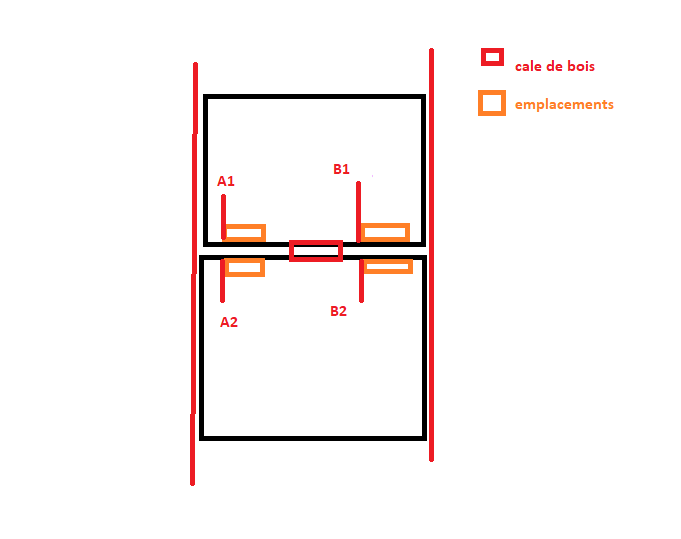

En principe, les étapes précédentes ( étape III et IV ) permettent le parallélisme. Le schéma suivant permet de comprendre la méthode.


En réalité, il faut s'assurer que chaque charnière est parallèle au bord. Pour cela, deux choix, aligner le bord droit ou le bord gauche par rapport au bord.

  • A1 doit être égal à A2.

  • B1 doit être égal à B2.

Percez à l'aide de mèches à centrer.



VI - Conclusion.


A l'aide de cette méthode, vous devez réussir la pose de charnière pour fabriquer une boite.



Article 198 - @AutourDuBois - 2022
