La charnière invisible : guide complet de pose et réglage
Dernière mise à jour : il y a 21 minutes
Sommaire.
Présentation.
Les différents types de charnière.
La charnière en Porte en applique.
La charnière en Porte en applique.
La charnière en Porte en applique : résultat.
Porte encastrée - Ferrage rentrant.
Le projet : Meuble de salle de bain.
La méthode d'usinage.
I - Présentation.
Très utilisée pour les portes de meubles, d'armoires. Le plus courant est une charnière invisible de diamètre 35 mm en applique.
Il existe différents diamètres de charnières invisibles :
26 mm.
35 mm.
Il existe 3 types de charnières invisibles :
Porte en applique. ( Angle d'ouverture : 110 °, 95°, 92 ° ...) .
Portes jumelées.
L'intérêt de la charnière invisible par rapport à la charnière universelle, elle est réglable, de 1 à 2 mm, après la pose.
Je vous recommande de suivre les indications au dos de la boite de votre charnière.
II - Kit de montage : 4656.
Cette charnière exige de percer un emplacement à l'aide d'une mèche Diamètre 35 mm.
J'ai acheté un kit WOLFCRAFT 4656000:38 euros.
Il facilite le positionnement du centre de la mèche Forstner.
Il est fourni avec une mèche forstner 35 mm.
III - Les différents types de charnière.
IV - La charnière en Porte en applique.
IV - 1 - La charnière en Porte en applique.

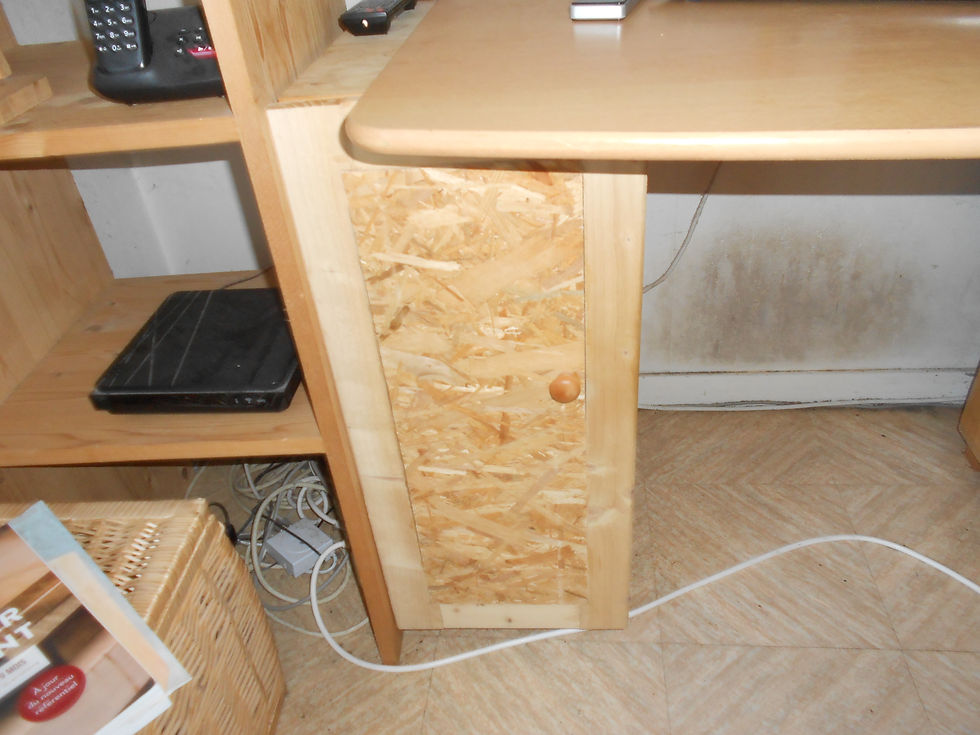

Il existe plusieurs types de charnière invisible ( voir ci-dessus ). Ici, J'ai choisi le montage en applique [1] ( voir ci dessous ).
"Attention ! Je pense que ces charnières fonctionnent mieux avec une porte et un bâti de 18 mm"
Caisson :
Tracer l'axe à 37 mm du bord avant à l'aide du Kit Wolfcraft 8728000 ...
Reporter les deux points de fixation avec 32 mm d'entraxe à l'aide du Kit Wolfcraft 8728000 .
Pré-percer à 2 mm.
Visser l'embase.
Clipser la charnière.
Porte :
A l'aide du gabarit 8728000, trace un trait à 21,5 mm.
Retirer 0,5 mm sur votre trait pour obtenir les 21 mm. ..
Sur cette ligne, positionner le centre du Ø35.
Positionner les trous de fixation à 24 mm du centre du Ø35.
Pré-percer les trous de vis à 2 mm.
Percer Ø35 × 12 mm de profondeur à l'aide d'une perceuse à colonne avec gestion de la profondeur.
IV- 2 - La charnière en Porte en applique - diamètre 26 mm.
"Attention ! Je pense que ces charnières fonctionnent bien avec une porte et un bâti de 18 mm"
La charnière en Porte en applique - diamètre 26 mm est la meilleure que j'ai trouvé pour un bâti et une porte de 18 mm.
Porte :
Tracer un trait à 18 mm à l'aide d'une équerre à combinaison.
Sur cette ligne, positionner le centre du Ø26.
Positionner les trous de fixation à 19 mm du centre du Ø26.
Pré-percer les trous de vis à 2 mm.
Percer Ø26 × 12 mm de profondeur à l'aide d'une perceuse à colonne avec gestion de la profondeur.
Caisson :
Tracer l'axe à 37 mm du bord avant à l'aide du Kit 8728000 ...
Reporter les deux points de fixation avec 32 mm d'entraxe à l'aide du Kit 8728000 .
Pré-percer à 2 mm.
Visser l'embase.
Clipser la charnière.
IV - 3 - La charnière en Porte en applique : résultat.
V - Porte encastrée - Ferrage rentrant.
V - 1 Le projet.
V - 2 Achat : La charnière Porte rentrante.
V - 3 La méthode d'usinage.
Caisson :
Tracer l'axe à 37 mm du bord avant à l'aide du Kit 8728000 ...
Reporter les deux points de fixation avec 32 mm d'entraxe à l'aide du Kit 8728000 .
Pré-percer à 2 mm.
Visser l'embase.
Clipser la charnière.
Porte :
A l'aide du gabarit 8728000, trace un trait à 21,5 mm.
Ajouter 0,5 mm sur votre trait pour obtenir les 22 mm.
Sur cette ligne, positionner le centre du Ø35.
Positionner les trous de fixation à 24 mm du centre du Ø35.
Pré-percer les trous de vis à 2 mm.
Percer Ø35 × 12 mm de profondeur à l'aide d'une perceuse à colonne avec gestion de la profondeur.
VI - Installation.
Il est recommandé d'utiliser deux pièces de bois de même épaisseur pour tester.
A condition de choisir la bonne charnière invisible, de suivre la notice, d'utiliser le kit.
Première étape :
Usiner avec la mèche fortsner, la porte.
Visser la charnière invisible sur la porte.
Deuxième étape : Aligner la porte et le bâti.
Troisième étape : Visser la charnière sur le bâti.
Le résultat est parfaitement aligné, plus facile à mettre en œuvre que la charnière universelle,
