La charnière invisible.

Sommaire.

1. Présentation.

2. Kit de montage.

3. Les différents types de charnière.

   1. La charnière en Porte en applique.

   2. La charnière en Porte en applique - diamètre 26 mm.

4. Conclusion

I - Présentation.

Très utilisée pour les portes de meubles, d'armoires. Le plus courant est une charnière invisible de diamètre 35 mm.

 Il existe différents diamètres de charnières invisibles :

• 26 mm.

• 35 mm.




 Il existe 3 types de charnières invisibles :

• Porte en applique. ( Angle d'ouverture : 110 °, 95°, 92 ° ...) .

• Portes jumelées.

• Porte encastrée.

L'intérêt de la charnière invisible par rapport à la charnière universelle, elle est réglable, de 1 à 2 mm, après la pose.

II - Kit de montage.

"Attention ! Conservez l'emballage car il n'y a aucun standard dans les charnières invisibles."

Cette charnière exige de percer un emplacement à l'aide d'une mèche Diamètre 35 mm.

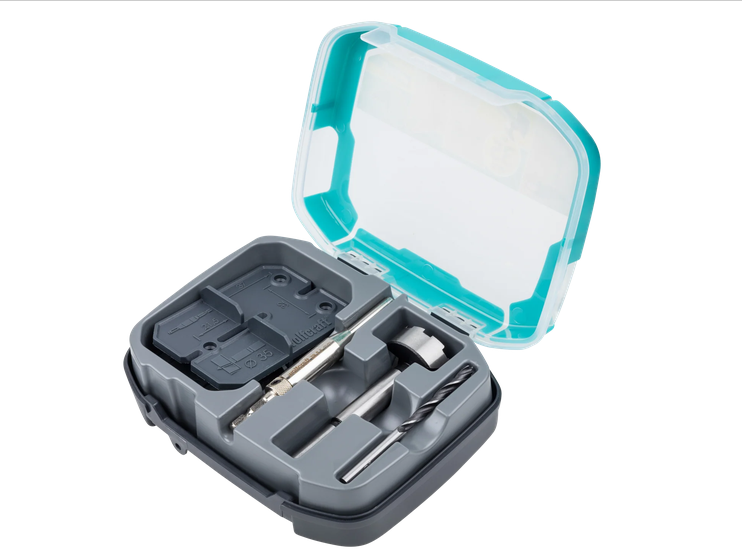

J'ai acheté un kit Wolfcraft. 14 euros.

• Il facilite le positionnement du centre de la mèche Forstner.

• Il possède une face 35 mm et une face 26 mm.

• Il est fourni avec une mèche forstner 35 mm.

wolfcraft 8728000 - Kit Fraise à Bois d'Encastrement Ø35 mm - Pour Fixation des Charnières - Gabarit de Marquage Inclus - 2 pcs

 III - Les différents types de charnière.

III - 1 - La charnière en Porte en applique.

Il existe plusieurs types de charnière invisible ( voir ci-dessus ). J'ai choisi le montage en applique [1] ( voir ci dessous ).

"Attention ! Je pense que ces charnières fonctionnent mieux avec une porte et un bâti de 18 mm"

• Le centre du perçage de 35 mm ( mèche Forstner ) se trouve entre 21 mm ( charnière ) et 21,5 mm ( gabarit ). Ci dessous - Numéro 3 et 4.

• La profondeur du perçage ( mèche Forstner ) est de 12 mm.

• Les perçages sur le bord du meuble est de 37 mm. Ci dessous - Numéro 1 et 2.

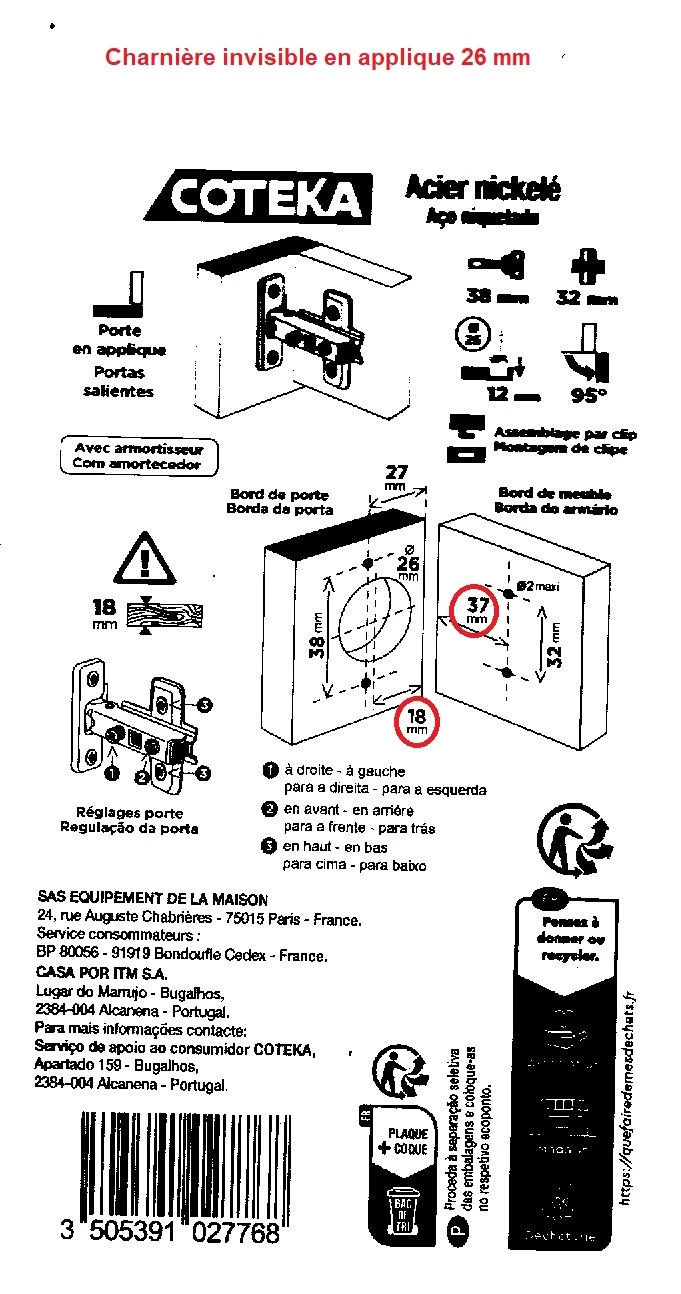

III - 2 - La charnière en Porte en applique - diamètre 26 mm.

"Attention ! Je pense que ces charnières fonctionnent bien avec une porte et un bâti de 18 mm"

La charnière en Porte en applique - diamètre 26 mm est la meilleure que j'ai trouvé pour un bâti et une porte de 18 mm.

IV - Conclusion.

A condition de choisir la bonne charnière invisible, de suivre la notice, d'utiliser le kit.

Première étape :

• Usiner avec la mèche fortsner, la porte.

• Visser la charnière invisible sur la porte.

Deuxième étape : Aligner la porte et le bâti.

Troisième étape : Visser la charnière sur le bâti.

Le résultat est parfaitement aligné, plus facile à mettre en œuvre que la charnière universelle,

---
