I - Introduction.
La « feuille de débit » ou « fiche de débit » est un élément essentiel pour toute réalisation. Littéralement, c'est la liste de toutes les pièces à débiter en vue de la fabrication d'un meuble.
Il s'agit de la première étape de la réalisation d'un projet. Obtenir toutes les pièces indispensable au montage.
Dans la littérature du bois vous pouvez trouver des projets avec fiche de débit et plans.
II - Description de la fiche.
Vocabulaire.
Montant droit
Montant gauche.
Traverse haute.
Traverse droite.
Traverse intermédiaire.
Montant intermédiaire haut.
Montant intermédiaire bas
III - Le plug-in pièce.
A partir de la fiche de débit, je crée chaque pièce sur sketchup 2017 à l'aide du plug-in Pièce.
Le plug-in pièce modélise les planches, les tasseaux, .les carrelets... Tout le bois nécessaire pour débuter un projet. A chaque ligne de la fiche de débit, correspond, sur sketchup 2017, un composant, visible dans la fenêtre structure ( Fig A ).
A l'aide du plug-in Pièce, je crée autant de composants qu'il y a de lignes dans la fiche de débit.
Attention ! vous devez sélectionner des matières pour vos pièces. Impératif d'opencutlist.

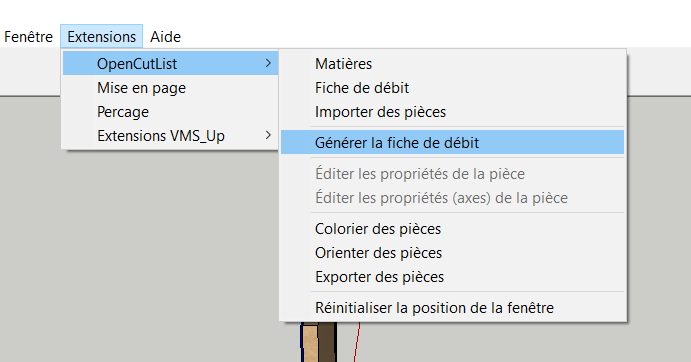

IV - Le plug-in OpenCutList.
A cette étape, j'ai créé mes composants. Je les sélectionne et je lance OpenCutList.
Le plug-in "OpenCutList - Gestion fiche de débit" remplace avantageusement la fiche de débit de BLB Bois.
Pour l'utiliser, vous devez choisir :
Des matériaux pour vos composants.
Des composants à la place des groupes.
V - La modélisation.
A partir des pièces - composants, vous pouvez modéliser en 3D votre projet. Il suffit de déplacer chacun des composants pour assembler votre meuble.
L'avantage du travail avec le plug-in pièces, vous pouvez modéliser avec très peu de commandes.
0 - La flèche de sélection.
Pour orienter et déplacer vos composants.
1 - L'outil déplacement.
2 - L'outil faire pivoter.
Pour prendre des mesures.
3 - L'outil mètre.
Pour tourner autour de votre composant.
4 - L'outil orbite
5 - l'outil panoramique.
et les outils de zoom.
Vous devez connaître également :
Les groupes et les composants.
Créer/Appliquer une matière.
Pour obtenir le fichier sketchup.
VI - Vers le montage.
A partir du plan, de la réalisation 3D, et de la fiche de débit, vous pouvez commencer la réalisation.
A l'aide de sketchup make 2017, j'ai pu valider la feuille de débit en modélisant le meuble. Maintenant, je peux acheter le bois et débuter la fabrication.
Les deux premières étapes suivantes seront :
Le traçage sur vos planches des futures pièces.
Le débit des pièces obtenues à l'étape précédente.
VII - Conception ou réalisation.
Deux façons différentes de travailler:
Conception : L'ordre d'une réalisation est donc le suivant : dessin du plan, déduction de la liste des pièces selon ce plan, établissement de la feuille de débit.
Réalisation : Débit des pièces à l'aide de la feuille de débit, assemblage à partir du plan. Dans cet article, nous avons effectué une réalisation.
VII - conclusion.
En terme de vocabulaire, on peut distinguer la feuille de débit de la « liste des pièces » ou « nomenclature ». La nomenclature liste l'intégralité des pièces d'un meuble, y compris celles qui ne sont pas concernées par le débit, comme les ferrures, les vis, les tourillons d'assemblage…
Article 72 - 2018.
